编辑导语：我们平时使用的移动APP是如何跳转到微信支付的呢？本篇作者就给我们介绍了移动APP跳转至微信支付的完整流程，一起来看一下。

声明一下，我说的移动APP指的是移动端的APP（下文的移动APP、商户APP指的都是一个意思），不是指充话费的运营商。首先我们还是先从一些概念入手，来谈谈支付。

问自己一个问题：你接触过的支付场景有哪些？

直接上图吧。

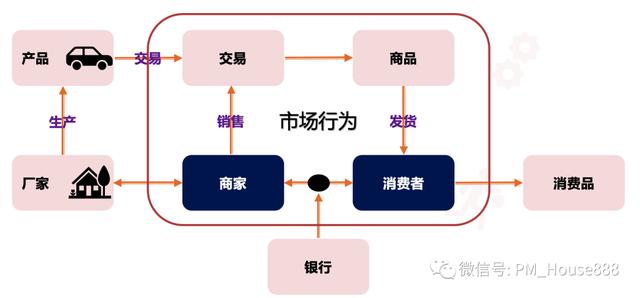

这个图我不再做过多的解释。下面看一个例子：

在这个图中，我们可以发现，商家通过生产厂家把零部件生产并组装出来之后形成汽车（产品），当这个产品通过商家卖给用户或者消费者的时候，这个产品就变成了有商业性质的商品了，也就发生了市场行为，在整个市场行为里面有商家的销售行为、买家的购买行为、还有涉及到双方皆有的交易环节。这个市场行为里面因为买卖关系的产生，所以在商家和买家之间形成了债券和债务的关系，我们再来看跟我们关系比较密切的例子：

（1）消费者老江从某公司买办公用品，办公用品从产品变成商品，进入交易。

这就是支付存在的前提，即存在买卖的交易。

（2）办公用品从该公司转移到老江手里， 这就完成了商品所有权的转移。

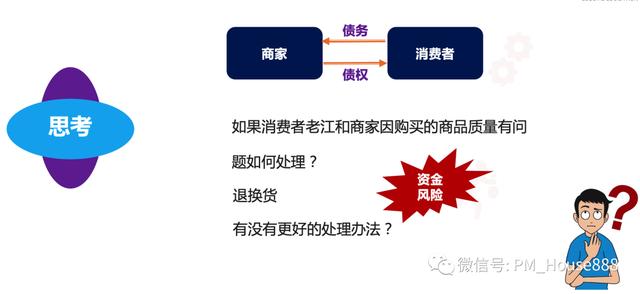

这个转移也导致了老江和该公司之间形成了债权和债务关系（债权和债务的含义自己去百度查）。

（3）老江通过现金或者其他方式来完成支付，清偿了这个债务。

（4）老江拿到办公用品，办公用品从商品变为消费品，交易过程完成。

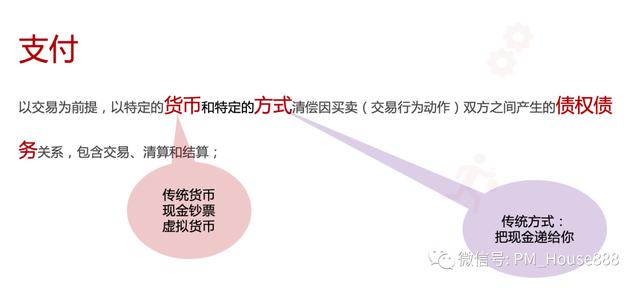

这是一个完整的交易过程，我们基于这样的交易过程来给支付下个定义：

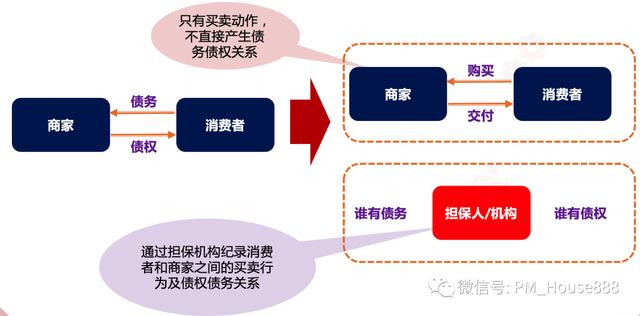

基于上面的这个思考，于是为了保障消费者的权益，中间机构担保形式的支付形式渐渐在商业的行为中，如下图：

比如现在的支付宝、微信本质上也是一种担保机构。

第三方支付的概念：是指具备一定实力和信誉保障的独立机构（阿里巴巴），具有国家颁发的合法的支付业务经营许可证（支付牌照）并通过与银联或网联对接而促成交易双方进行交易的网络支付模式；

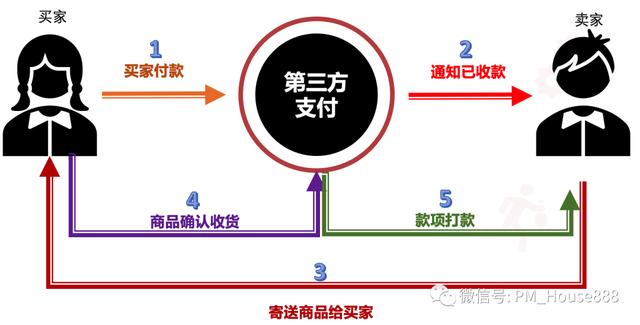

第三方支付的业务模式：在第三方支付模式当中，买方选购商品后，使用第三方平台提供的账户进行货款支付（买家先把钱支付给第三方），并由第三方通知卖家货款到账、要求发货；买方收到货物，检验货物并确认后，第三方支付再将款项转至卖家账户；只不过在这个过程里面，第三方支付必须要是国家合法的机构，这个就是支付牌照。

再回过头看下三方支付的业务模式：

国内比较著名的持牌第三方支付公司有：

接下来我们看下电商交易的过程，以下为案例：业务场景（以下流程均以该场景为例）：

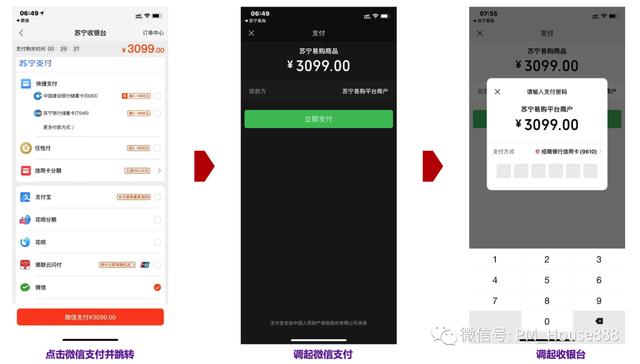

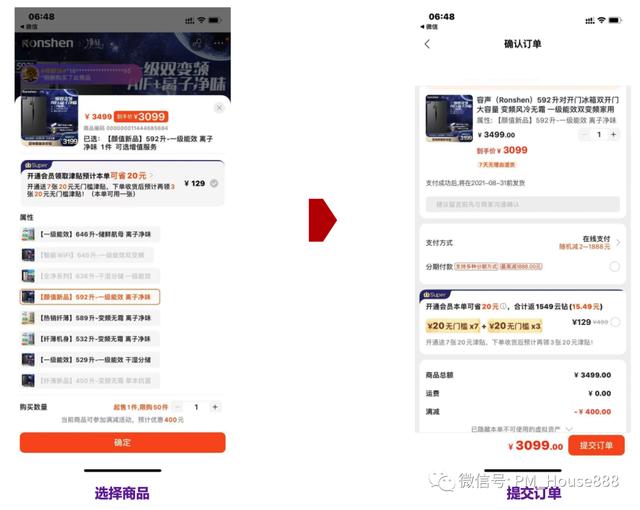

用户在苏宁易购APP提交订单并通过微信支付完成扣款，我们先看看页面跳转。

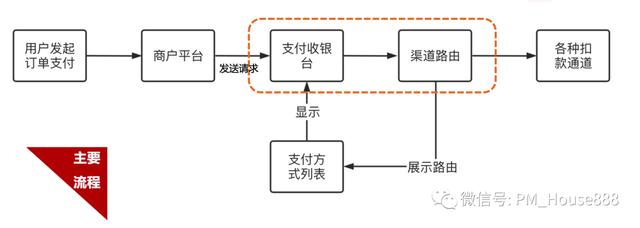

这个是我们每个人在购买一个商品的时候，我们肉眼能看得到的页面跳转，真正的交易环节是不是这样的，看下面的图：

这个我今天要跟大家分享的主要内容：首先思考一个问题，在这个业务流程中，数据流程图怎么画出来？

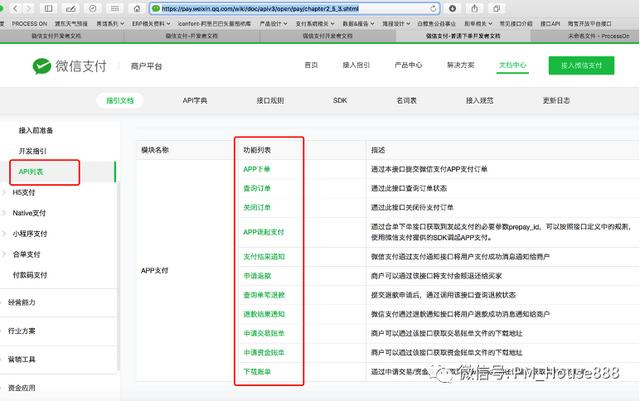

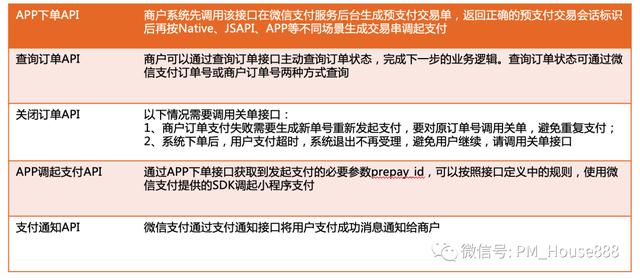

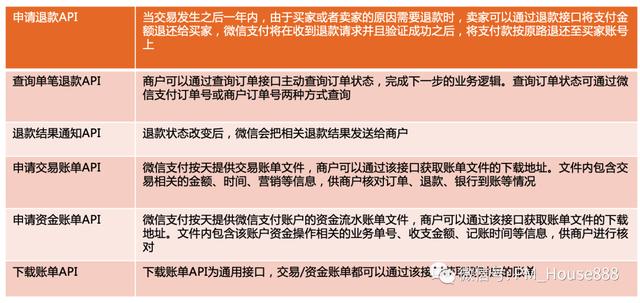

同样我们一样要先拿到微信的接口文档，再去设计流程。

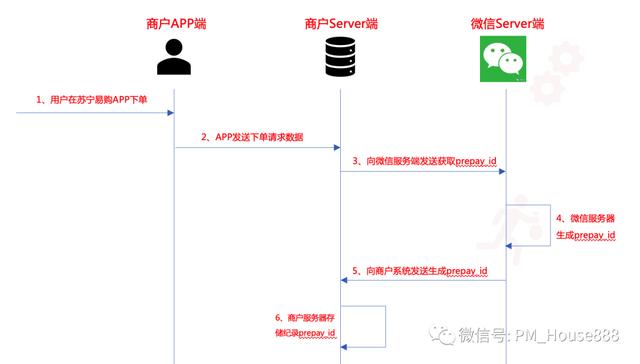

我们在之前的文章中提到了，对于微信支付通道，必须要先拿到预定单的字段，同样，我们设计的流程如下：

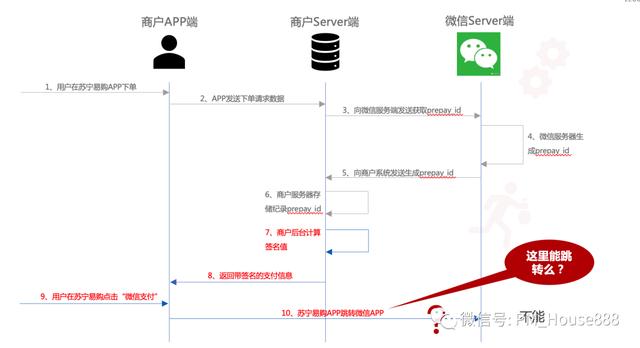

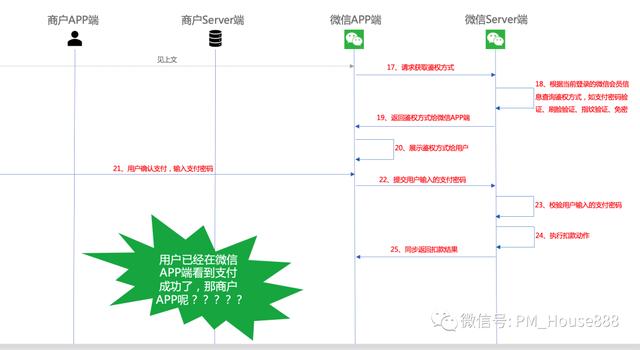

接下来就是从苏宁易购跳转到微信APP的支付流程：

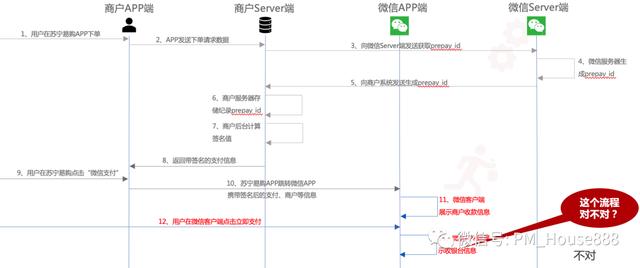

上图中的右下角有一个问题，想一想。我们再把上面的流程深入下：

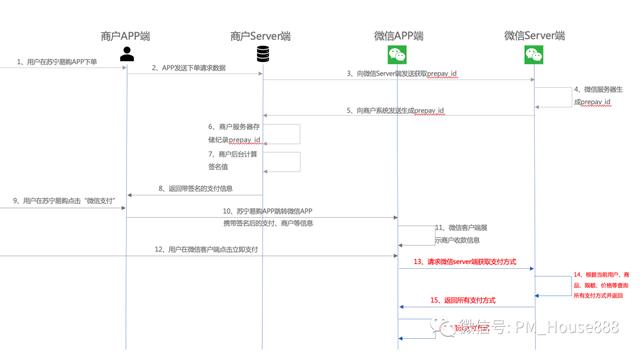

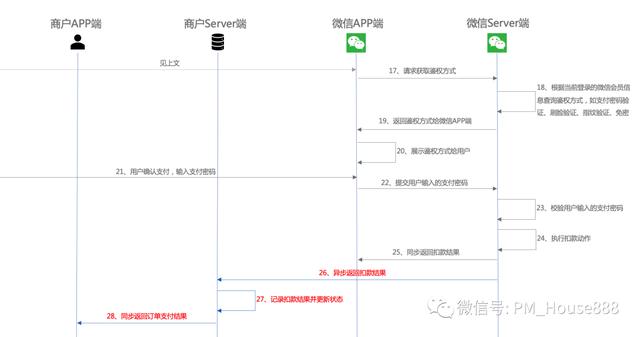

整个从移动APP（商户APP、移动APP）跳转到微信支付的完整流程就是这样的：

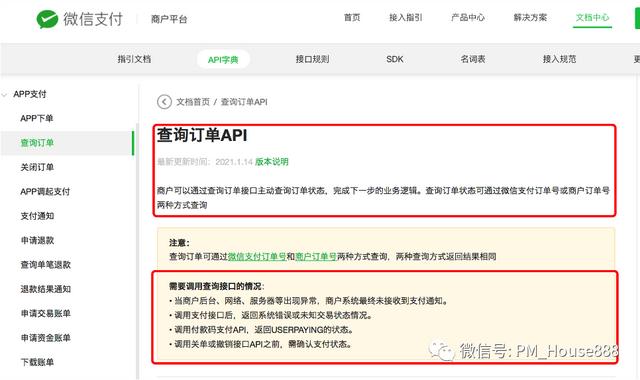

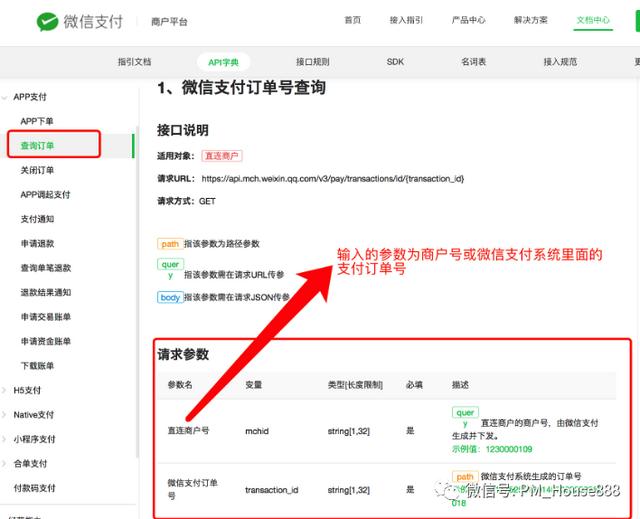

微信交易状态主动查询的接口：

再来思考一个问题：如果商户系统查询后依然无结果无反馈，该怎么处理？

接着查，一般查询间隔时间为2n秒，n为自然数，一般不超过5，比如第一次查询是在13秒开始的，下次查询在15秒开始，再下一次在19秒开始，第三次查询在21秒开始。

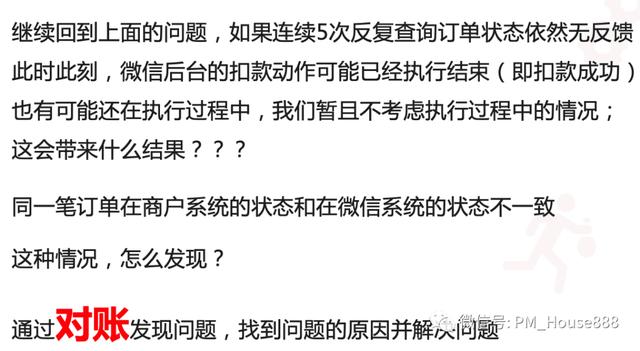

如果连续超过5次反复查询依然无结果，不再继续查询，可认为服务器已宕机，此时需要人工干预，尽快联系运维人员定位原因。

对账怎么对？

请关注下期，再见。
